泰克高压差分探头  P5200A、P5205A、P5202A、P5210A 系列的比较与应用

在电子测量领域，高压差分探头是一种至关重要的工具，它能够帮助工程师准确测量两个非地测试点之间的电压差。泰克公司作为行业内的知名企业，推出了多种型号的高压差分探头，其中 P5200A、P5205A、P5202A 和 P5210A 系列备受关注。这些探头在性能参数、特点、与示波器的适配性以及应用场景等方面存在差异。本文将对这几个系列的探头进行详细的比较和分析，同时介绍它们在不同应用场景中的实际案例，以便读者能够更好地了解这些探头的特性，从而根据自身需求做出合适的选择。

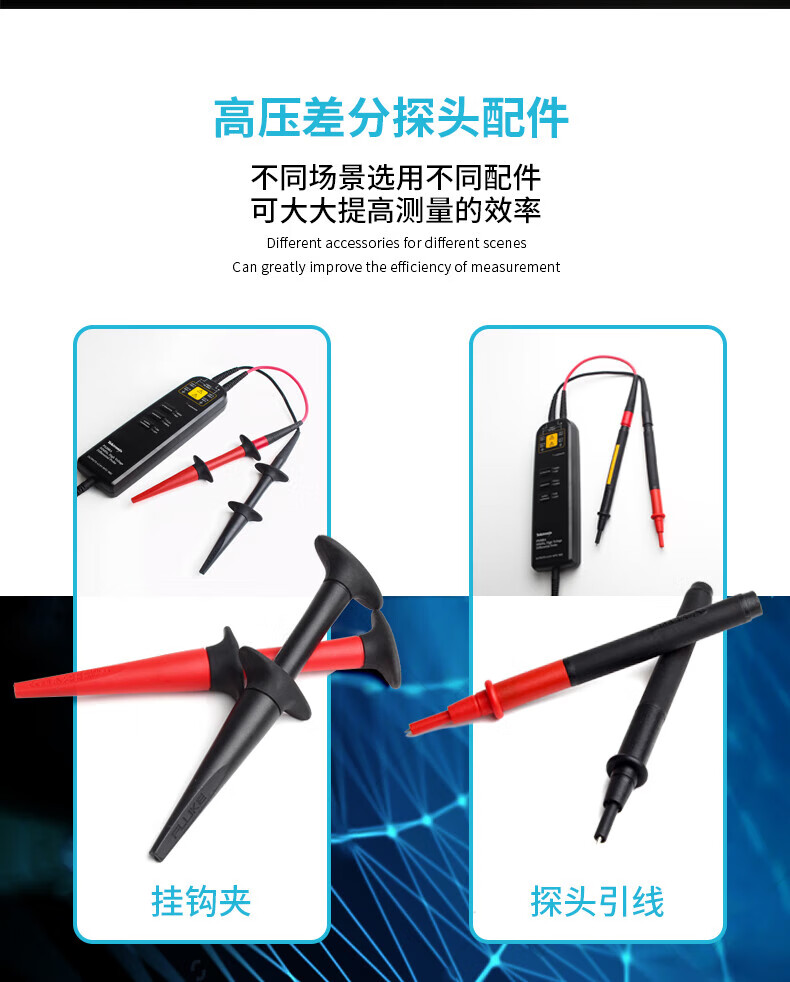

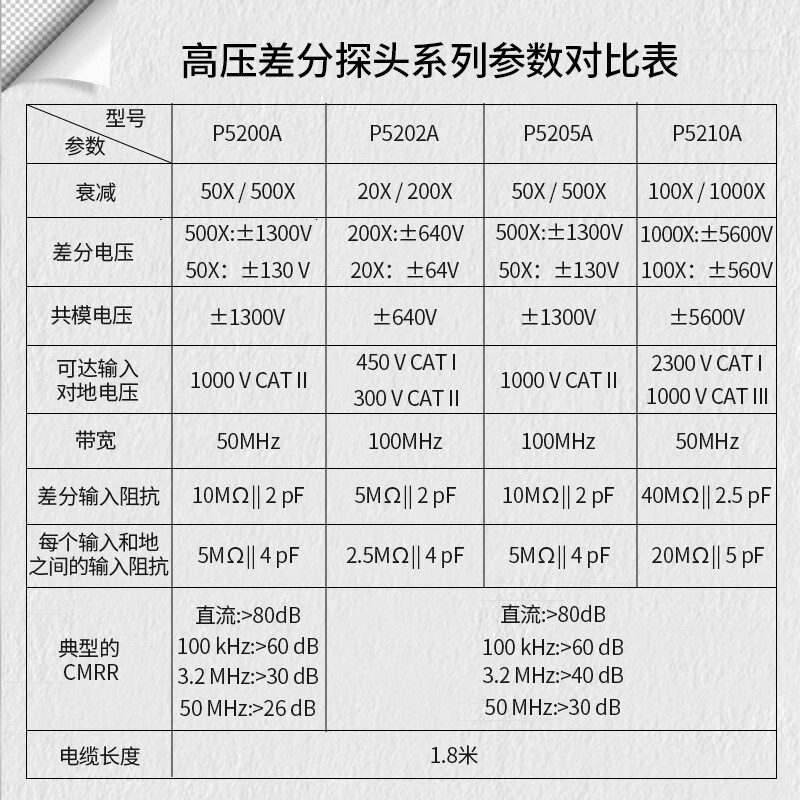

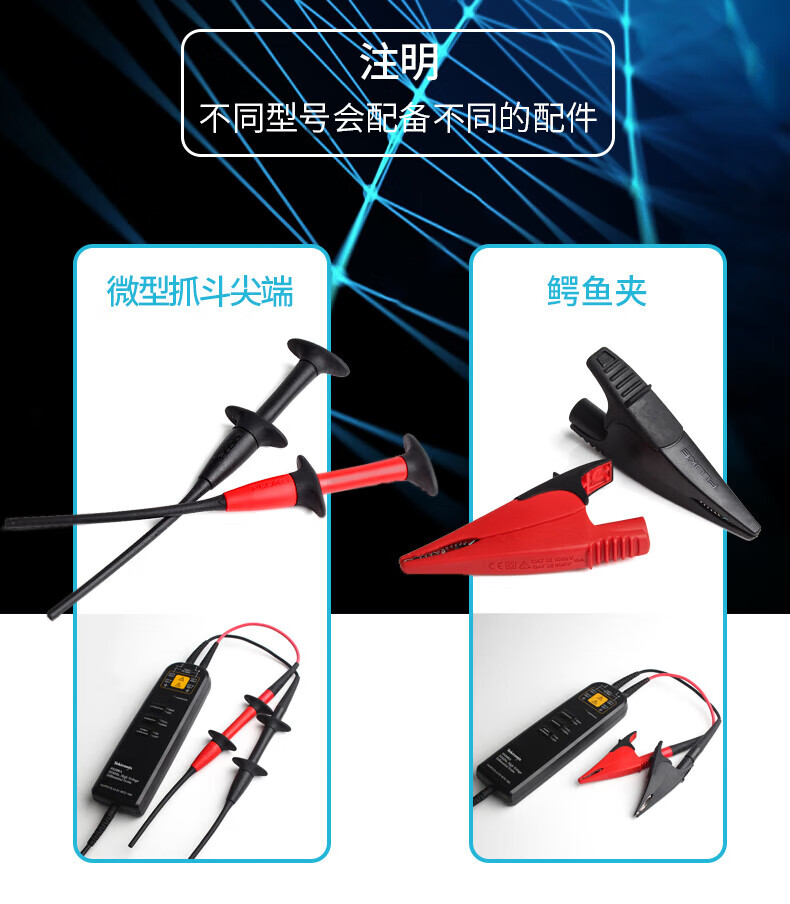

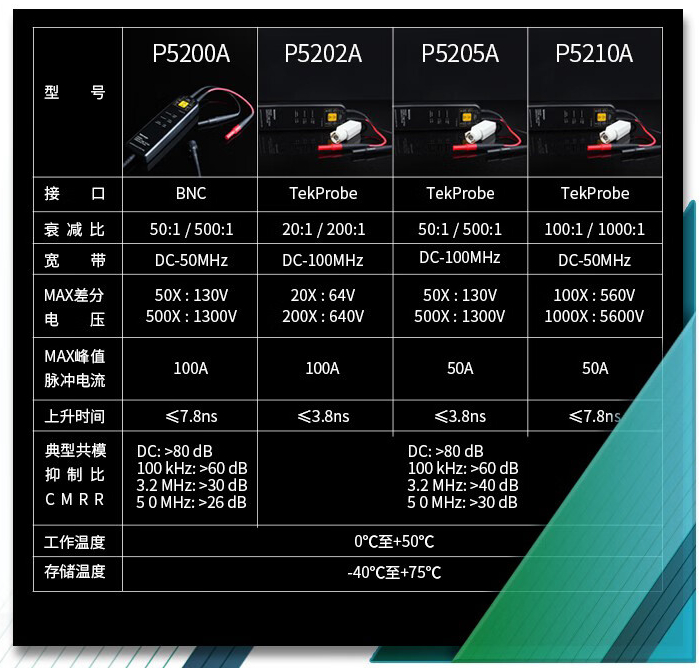

一、性能参数比较

以下主要对 P5200A、P5205A、P5202A、P5210A 这几个系列的型号进行介绍和比较

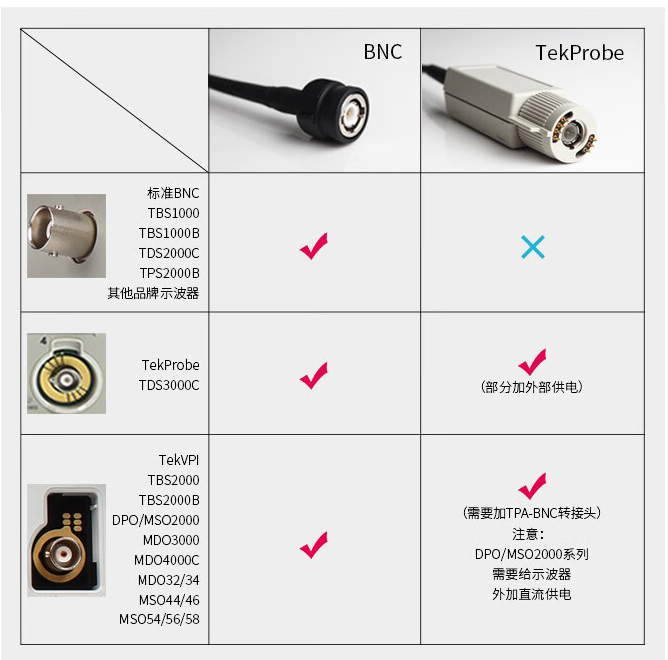

二、与示波器适配情况

P5200A

采用 BNC 接口，可与多种示波器配合，但要求示波器接地，不能用于具有浮动输入（隔离输入）的示波器。

对于 DPO/DSA/MSO70000 系列需 TCA - 1MEG 适配器；部分示波器如 DPO7000C、MDO3000 等需手动设置或特定适配器。

P5205A

配备 TekProbe® 接口。

与 P5202A 类似，对于 DPO/DSA/MSO70000 系列需 TCA - 1MEG 适配器；对于 DPO7000C、MDO3000 等需 TPA - BNC 适配器及 TekVPI® 外部电源（119 - 8726 - xx），但与 TDS3000、TDS5000 完全兼容，这是与 P5200A 不同之处。

P5202A

配备 TekProbe® 接口。

适配情况与 P5205A 类似，但需注意与 P5200A 在接口及部分示波器适配条件上存在差异。

P5210A

配备 TekProbe® 接口。

对于 DPO/DSA/MSO70000 系列需 TCA - 1MEG 适配器；对于 DPO7000C、MDO3000 等需 TPA - BNC 适配器及 TekVPI® 外部电源（119 - 8726 - xx），与 TDS3000、TDS5000 完全兼容，这点与 P5205A、P5202A 相同。

三、特点描述及应用场景案例

P5200A

特点：可以与任何示波器配合使用（满足接地要求前提下），能将浮动信号转换为低压接地参考信号，以便在任何接地参考示波器上安全、轻松地显示。价格较为实惠，是一款经济型的选择。

应用场景案例：在一些小型电子实验室，对普通的开关电源进行测试时，P5200A 可以满足其对电压测量的基本需求。例如在测试一个输出电压为 220V 的开关电源，工程师需要检测其输出的电压差是否在合理范围内，P5200A 能够准确地测量出电压差，帮助工程师判断电源是否正常工作。

P5205A

特点：是有源差分探头，能够安全地测量高达 ±1300V 的差分电压，在 IGBT 电路（如电机驱动和功率转换器）的测量中非常有效。带宽为 100MHz，相比 P5200A 在高频信号测量上有一定优势，性价比较高。

应用场景案例：在电机驱动系统的研发过程中，工程师需要精确测量电机驱动器中 IGBT 模块的电压信号。例如在一个电动汽车的电机驱动系统中，IGBT 模块的工作电压较高且信号变化频繁，P5205A 能够准确地捕捉到这些高速变化的电压信号，为电机驱动系统的优化提供可靠的数据支持。

P5202A

特点：设计用于中压应用，差分要求高达 ±640V，具有较低的 attenuation range，能提供更好的信噪比。带宽同样为 100MHz，在一些对信号质量要求较高的中压测量场景中是不错的选择。

应用场景案例：在一些高精度的电子设备内部中压电路测试中，如某些专业音频设备的电源电路，P5202A 可以更好地还原信号的真实特性。例如在测试一个专业音频功率放大器的电源电路，其工作电压在中压范围，P5202A 能够准确地测量出电压差，同时保证信号质量，帮助工程师检测电路是否存在潜在的问题。

P5210A

特点：具有较大的差分动态范围能力，能够安全地测量高达 ±5600V 的电压。虽然带宽为 50MHz，但在高电压测量方面表现突出，适用于需要测量高电压且对探头性能要求较高的专业场合。

应用场景案例：在电力系统的高压设备测试中，例如变电站的高压变压器测试，P5210A 能够承受极高的电压，并准确地测量出电压差。在测试一个 110kV 的高压变压器时，P5210A 可以在保证安全的前提下，准确地测量出变压器输入输出的电压差，为电力设备的维护和检修提供重要的数据依据。

四、总结推荐

这几款探头各有特点和优势，用户在选择时需要综合考虑以下因素：

测量电压范围：如果测量的电压范围在 ±1300V 以内，且对精度要求不是特别高，P5200A 可以满足基本需求；如果涉及到 IGBT 电路中较高电压的测量，如 ±1300V 左右且需要较好的高频性能，P5200A 的升级版 P5205A 更为合适；如果是中压应用，差分要求高达 ±640V 且对信号质量要求较高，P5202A 是不错的选择；如果需要测量极高电压，如 ±5600V 以上，P5210A 则是首选。

带宽要求：如果对带宽要求不不高，50MHz 的 P5200A 和 P5210A 可以满足需求；如果需要较高的带宽，如 100MHz，P5205A 和 P5202A 则更为合适。

示波器接口类型：如果示波器使用的是 BNC 接口，且满足接地要求，P5200A 是唯一选择；如果示波器配备 TekProbe® 接口，P5202A 和 P5205A 更为合适；如果对接口类型不太确定，但需要测量高电压，P5210A 在满足其他条件下也可使用。

预算：如果预算有限，P5200A 是经济实惠的选择；如果预算充足且对性能要求较高，P5210A 则更适合用于专业场合；P5205A 和 P5202A 则处于中间价位，性价比较高，可根据具体需求在两者之间选择。
