泰克无源高压探头 P6015A：电力设备检测中与仪器的完美搭档
2024-11-21
泰克无源高压探头 P6015A
电力设备检测中与仪器的完美搭档
在电子测量领域，高压探头是确保测量准确性和安全性的关键工具。泰克公司推出的无源高压探头系列，包括 P5100A、TPP0850、P5122、P5150 和 P6015A 等型号，为各种测量需求提供了可靠的解决方案。
一、产品概述
泰克无源高压探头涵盖了多种型号，以满足不同示波器系列和测量场景的需求。
二、产品特点与应用
1. P5100A
- 特点：高频应用高压探头，低输入电容，多种螺接附件方便连接。
- 应用：常用于电源设计、电机拖动等领域。
2. TPP0850
- 特点：提供业内最高带宽（800MHz）。
- 应用：适用于测试功率半导体和开关电源，可与高电压晶体管开关电路配合使用，也适用于新兴电源应用。
3. P5150 和 P5122
- 特点：与特定示波器系列配合使用，实现测量与接地以及通道之间的隔离。
- 应用：P5150 用于测量高压直流电源波纹，P5122 在特定条件下使用受限。
4. P6015A
- 特点：行业标准高压探头，测量电压高达 20kVRMS（直流）和 40kV（脉冲），使用环保型硅化物介电质，具有大补偿范围。
- 应用：广泛应用于对测量电压要求极高的场景。
三、技术规格对比
探头 | 标称长度 | 衰减 | 带宽 | 上升时间（典型值） | 负载 | 最大输入电压（DC 或 RMS） | 最大浮动电压 | 补偿范围（pF） | 读数 |
P5100A | 2m | 100X | 500MHz | <700ps | 40MΩ/2.5pF | 2.5KV 峰值，1,000VRMS CAT II | 不适用 | 7 到 30 | 是 |
TPP0850 | 1.3m | 50X | 800MHz | <525ps | 40MΩ/1.8pF | 2.5KV 峰值，1,000VRMS CAT II | 不适用 | 不适用 | 是 |
P5122 | 1.2m | 100X | 200MHz | 2.2ns | 100MΩ/4.0pF | 1,000VRMS CAT II | 600VRMS CAT II | 10 到 22 | 否 |
P5150 | 2m | 50X | 500MHz | <700ps | 40MΩ/3.8pF | 2.5kV 峰值，1,000VRMS CAT II | 600VRMS CAT II、300VRMS CAT III | 10 到 25 | 否 |
P6015A | 3m | 1000X | 75MHz | 4.0ns | 100MΩ/3pF | 20kV | 不适用 | 7 到 49 | 否 |
P6015A 选项 1R | 3m | 1000X | 75MHz | 4.0ns | 100MΩ/3pF | 20kV | 不适用 | 7 到 49 | 是 |
通过对比可以看出，P6015A 在最大输入电压方面具有显著优势，能够承受高达 20kVRMS（直流）和 40kV（脉冲）的电压，远超其他型号。同时，其补偿范围也相对较大。
四、应用场所
这些探头广泛应用于以下领域：
1. 电力系统的故障诊断和维护。
2. 电子设备的研发和生产测试。
3. 新能源领域的研究和开发。
五、优缺点剖析
1. P5100A
- 优点：低输入电容，适合高频测量；多种附件方便连接。
- 缺点：最大输入电压相对较低。
2. TPP0850
- 优点：带宽高，适用于新兴电源应用。
- 缺点：衰减倍数相对较小。
3. P5150 和 P5122
- 优点：与特定示波器配合使用实现隔离测量。
- 缺点：P5122 在某些条件下使用受限。
4. P6015A
- 优点：超高的测量电压范围，大补偿范围。
- 缺点：带宽相对较低。
六、订购信息与附件
1. P5100A/TPP0850 附件包括大钩式端部、小钩式端部、不同长度接地引线、接地弹簧、鳄鱼夹等。
2. P5122 附件有大型伸缩式钩式端部、带钩式端部的引线、带鳄鱼夹的引线、调整工具、使用手册。
3. P5150 附件与 P5100A/TPP0850 类似，另有常用弹簧等。

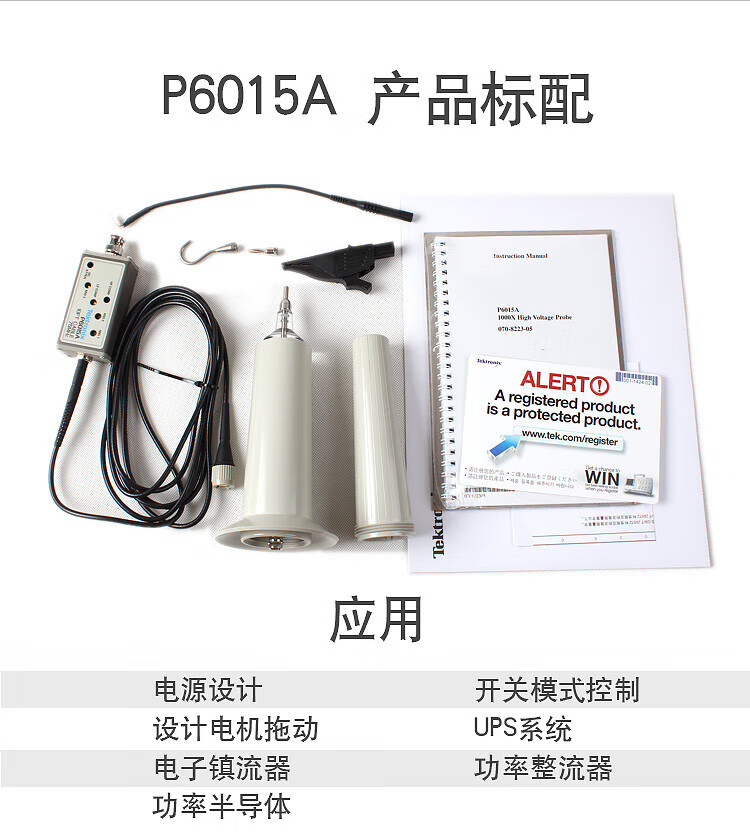

4. P6015A 附件包括勾状探头端部、香蕉插头、鳄鱼夹、地线、便携包、使用手册。
综上所述，泰克的无源高压探头系列各具特色，用户在选择时应根据具体测量需求和应用场景综合考虑。P6015A 凭借其超高的测量电压和大补偿范围，在一些对电压测量要求极高的场合具有独特的优势。
希望以上内容能够帮助您全面了解泰克的无源高压探头系列，为您的测量工作提供有益的参考。
