泰克 5 系列 B MSO 混合信号示波器：性能升级与创新应用
2024-11-25

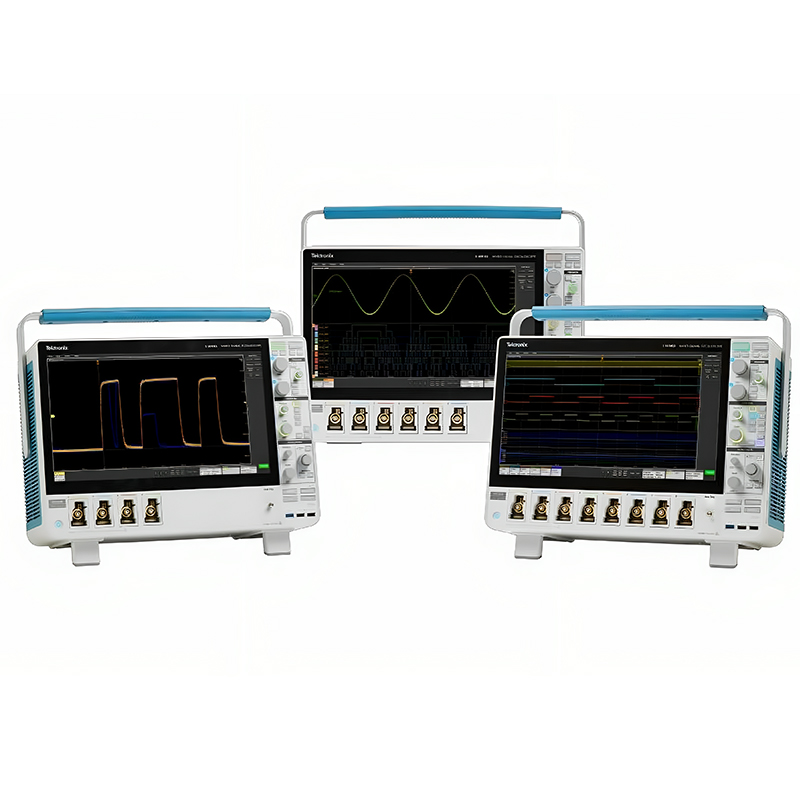

泰克 5 系列 B MSO 混合信号示波器
MSO54B MSO56B MSO58B
性能升级与创新应用
在电子测量领域，泰克（Tektronix）一直以其卓越的技术和创新的产品引领行业发展。5 系列 B MSO 混合信号示波器作为泰克的新一代产品，在继承了前代优秀特性的基础上，进行了一系列的性能升级和功能创新，为工程师和科研人员提供了更强大、更便捷的测量解决方案。
一、产品概述
5 系列 B MSO 混合信号示波器提供了 MSO54B、MSO56B 和 MSO58B三种型号，分别具备 4、6 和 8 个 FlexChannel 输入（灵活通道输入），用户可根据实际需求灵活配置为模拟信号或数字逻辑输入。
其配备了 15.6 英寸高清电容式触摸屏，
分辨率高达 1920x1080，为用户带来清晰、直观的操作体验。
二、主要性能特点
1. 高分辨率和高采样率
- 采用 12 位 ADC，在高分辨率模式下更可达 16 位，实现对信号的精细捕捉和准确测量。
- 实时采样率高达 6.25 GS/s，插补采样率达到 500 GS/s，确保快速变化的信号也能被精准采集。
2. 大记录长度
- 标配 62.5M 点的记录长度，用户还可选配 125M、250M 或 500M 点，方便对长时间的信号进行分析和研究。
3. 丰富的触发功能
- 提供边沿、脉冲宽度、欠幅等多种触发类型，以及独特的可视触发功能，帮助用户轻松捕获复杂信号中的关键事件。
4. 强大的频谱分析功能
- 标配频谱视图和集成 RF 测量，允许同时观察时域和频域视图，使信号分析更加全面和深入。
三、分析功能
1. 基本波形分析
- 提供 36 种自动测量，涵盖幅度、定时、抖动等关键参数，满足各种常规测量需求。
2. 协议解码和分析
- 支持多种串行总线协议的触发、解码和分析，方便对数字通信信号进行深入解读。
3. 模板和极限测试
- 用于检定系统中某些信号行为，确保系统性能符合预期。
4. 用户定义的过滤
- 可通过 MATH 任意函数应用指定滤波器，实现对信号的个性化处理和分析。
四、配件优势
| 配件 | 具体内容 |
|---|---|
| 标配探头 | 每条通道一只 10MΩ 无源电压探头 |
| 标配附件 | 多种转接头、测试尖端、地线等 |
| 可选配件 | 任意 / 函数发生器、数字电压表、触发频率计数器、TekDrive 等 |
五、连接与通信
5 系列 B MSO 混合信号示波器配备了丰富的接口，包括 USB 主控、USB 设备、LAN、显示器端口、DVI-D、VGA 等，方便与其他设备进行数据传输和交互。同时，标配 e*Scope 功能，可通过网络连接实现远程控制，提高工作效率和便捷性。
六、与 5 系列 MSO 的比较区别
| 对比项目 | 5 系列 B MSO | 5 系列 MSO |
|---|---|---|
| 新特性 | 新增辅助触发输入，内置函数发生器波形速度提高 2 倍，显示屏更亮，新增历史模式，新处理器使控制更灵敏，新固态硬盘系统增强安全性 | 无 |
| 未改变的特性 | 可直接替代，具有相同的获奖用户界面、免费提供的同类最佳无源探头、ATE 系统编程接口、探头兼容性、外形尺寸和机架要求以及软件解决方案，可用相同的浮动软件许可证，噪声性能、采样率、记录长度和带宽选项相同 | / |
七、优缺点剖析
1. 优点
- 高分辨率和采样率，确保测量的准确性和精细度。
- 丰富的功能和分析选项，满足多种复杂测量需求。
- 灵活的输入配置和大记录长度，适应不同规模的测试场景。
- 优质的显示屏和便捷的操作界面，提升用户体验。
2. 缺点
- 相对较高的性能可能导致价格较高，对于预算有限的用户有一定压力。
八、应用场所
5 系列 B MSO 混合信号示波器广泛应用于以下领域：
1. 电子电路设计与调试
- 帮助工程师在电路开发过程中准确测量和分析信号，快速定位和解决问题。
2. 通信系统测试
- 对通信信号的质量、频谱特性和协议进行全面评估。
3. 汽车电子研发
- 用于汽车电子系统的性能测试和故障诊断。
4. 工业自动化控制
- 监测和分析工业控制系统中的信号，保障系统稳定运行。
泰克 5 系列 B MSO 混合信号示波器以其出色的性能、丰富的功能和创新的设计，在电子测量领域中展现出强大的竞争力。无论是在研发实验室还是生产现场，它都能为用户提供可靠、高效的测量解决方案。
